El hilo del "Sapphire amp" ( Funcionando :-D )
« en: Abril 08, 2014, 03:52:44 pm »
Pues ten铆a pensado hacerme un clon del lehmann, pero luego vi este y me llam贸 mas la atenci贸n  :)

http://phonoclone.com/diy-sapp.html

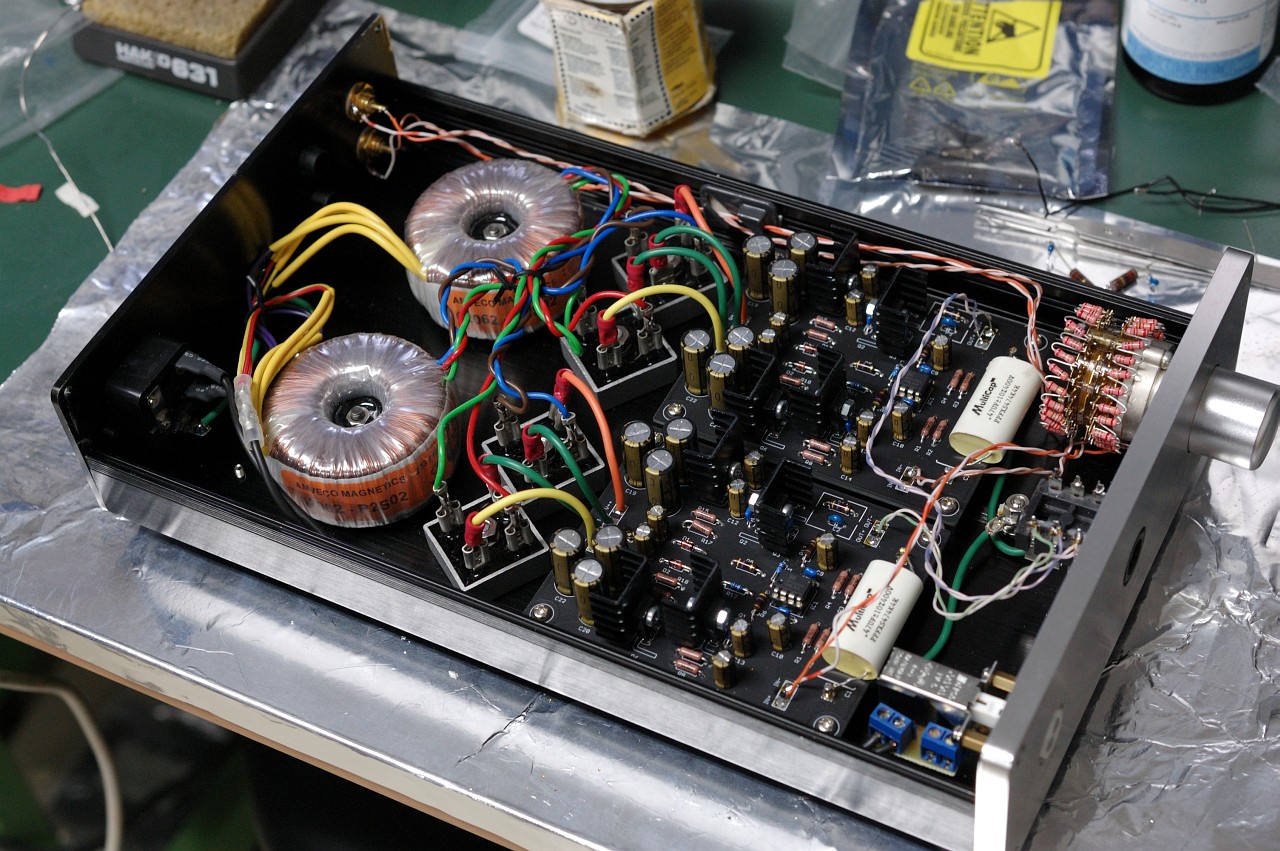

Parece que lo ponen bien en diyaudio.com y no sale muy caro. Ya lo he encargado y el kit de placas + componentes salen por unos 72鈧 con el env铆o incluido. A esto hay que sumarle las probables aduanas, toroidales, puentes rectificadores, rcas, pote, caja, condensadores buenos  8)... etc. No me parece mal precio para cacharrear

Voy a ver el tema de los toroidales con tiempo, comentan en el foro que los t铆picos de "RS" que ser谩n los normales de tienda de electr贸nica meten algo de ruido y que un usuario los ha cambiado por unos Toroidy y adi贸s ruidos; as铆 que supongo que ir茅 a por estos ultimos, lo malo es su tienda online, que est谩 en un idioma ininteligible para mi  ;D

Bueno, os ir茅 informando a medida que vaya avanzando

« 煤ltima modificaci贸n: Junio 01, 2014, 04:13:13 pm por repente »
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

zarmack

  • 1000+
  • *****
  • Mensajes: 5021
  • Solo entiende mi locura qui茅n comparte mi pasi贸n !
Re:El hilo del "Shapphire amp"
« Respuesta #1 en: Abril 08, 2014, 03:56:13 pm »
Tiene muy buena pinta ......
Stax6 Spirit II, Stax SR007, Stax SR307, Stax SR407, Stax SR40, KingSound KS-HS3, TorchScout, Sennheiser HD800S, Sennheiser HD700, Sennheiser HD500, Grado RA1, Grado GH1, Grado PS500, Grado SR325v Custom Symphones & Jena HP822, AKG K701, Philips Fidelio X1, Philips Fidelio X2, Ultrasone HFI-580, BeyerDynamic DT990, Fostex TH900, Denon AH-D600, Studer A727 Custom, Beta 22, Colorfly C4 PRO, Lotoo PAW 5000, XDuoo XD-05 y alguna cosa m谩s que se me olvida !

MATEOBCN

  • 1000+
  • *****
  • Mensajes: 4914
  • WWW.AURICULAR.ORG Reviews de auriculares
    • AURICULAR.ORG Reviews de auriculares sin amarfilar
Re:El hilo del "Shapphire amp"
« Respuesta #2 en: Abril 08, 2014, 03:57:36 pm »
Si. Tiene una pinta estupenda.
http://auricular.org/ Reviews de auriculares sin amarfilar. Por Mateobcn

guein

  • 100+
  • ***
  • Mensajes: 202
Re:El hilo del "Shapphire amp"
« Respuesta #3 en: Abril 08, 2014, 06:50:14 pm »
He estado buscando informaci贸n y he encontrado bastante poco sobre el.
Me interesa bastante este tipo de amplificadores, porque quiero un buen amplificador DIY pero sin llegar al beta
En fin, ya nos contar谩s
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

repente

  • Global Moderator
  • 1000+
  • *****
  • Mensajes: 1500
Re:El hilo del "Shapphire amp"
« Respuesta #4 en: Abril 08, 2014, 09:45:32 pm »
隆Pues an铆mate y lo hacemos juntos! Ya le he dicho al creador que me prepare el pedido, pero a煤n no me ha respondido as铆 que si quieres dos av铆same.
El post "oficial" es este, donde publica su autor.

El que tiene muy buena pinta tambi茅n es ese Kelvyn Shaw X5... pero es mas caro

Lo que est谩 mas o menos claro es que con el Sapphire puedes ir cacharreando cambiando opamps, condensadores y eso y con el X5 todo parece mas cerrado.
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

maty

  • 500+
  • *****
  • Mensajes: 745
    • Nauscopio Scipiorum
Re:El hilo del "Shapphire amp"
« Respuesta #5 en: Abril 08, 2014, 10:56:15 pm »
Una pregunta tonta: 驴c贸mo se regula el bias? He aclarado la imagen pero no lo veo!
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

repente

  • Global Moderator
  • 1000+
  • *****
  • Mensajes: 1500
Re:El hilo del "Shapphire amp"
« Respuesta #6 en: Abril 08, 2014, 11:06:49 pm »
Ni idea...  :)
Pensaba que s贸lo es importante ajustarlo en las v谩lvulas; a este no le veo trimmers as铆 que lo mismo no tiene ese ajuste. Os ir茅 informando.
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

maty

  • 500+
  • *****
  • Mensajes: 745
    • Nauscopio Scipiorum
Re:El hilo del "Shapphire amp"
« Respuesta #7 en: Abril 08, 2014, 11:19:18 pm »
Yo dir铆a que no lo tiene. Tampoco el audio-gd NFB-28 (s铆 los integrados/etapas de la marca).

La clase A y la AB necesitan bias, no as铆 la clase D.

Puedo parecer obsesionado pero la mejora en el AV Marantz SR4500 tras reducir ligeramente el bias es espectacular, as铆 que 茅sa es una de las condiciones que pongo durante mi b煤squeda de una buena etapa/integrado que lo substituya/complemente. Por eso estoy mirando tambi茅n previos pasivos, con los mejores selectores y reguladores de volumen por pasos (41 y 48, los de 23 se quedan cortos para 100W, digo).

Retoc谩ndolo podr谩s ajustar el sonido de los auriculares a tu gusto sin tener que gastar un c茅ntimo. Cambiar componentes como los condensadores, atenuadores/potenci贸metros de volumen... siempre se estar谩 a tiempo.
« 煤ltima modificaci贸n: Abril 08, 2014, 11:20:56 pm por maty »
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

maty

  • 500+
  • *****
  • Mensajes: 745
    • Nauscopio Scipiorum
Re:El hilo del "Shapphire amp"
« Respuesta #8 en: Abril 08, 2014, 11:26:53 pm »
-> http://phonoclone.com/diy-sapp.html




Citar
The emitter resistors R7 and R8 set the bias current through the driver transistors Q1 and Q2. The emitter-base voltage drop of about 0.65 V for Q2 sets the base of the output transistor Q3 to the same potential plus a small additional term generated by the drop across R9, and Q2 biases Q3 in the same manner. Thermal runaway can occur if the transistors are not perfectly matched. To prevent this resistors R11 and R12 choke off the bias current through the output transistors by reducing the base-emitter voltage bias of Q3 and Q4. The problem then becomes thermal runaway in reverse: as the output transistors cool below the tempertaure of the driver transistors the output bias current decreases still further, and class A output power is signifantly reduced. To keep everything in equilibrium the driver and output transistors are mounted on a common heasink: a hot driver transistor heats the output transistors, increasing output current. A hot output transistor heats the drivers, reducing output current. The combination of thermal feedback and the emittor resistors is designed to give self-regulating, stable output bias current without the need for a trim potentiometer.

The most important parameter for the circuit is the bias current through the output stage since it typically defines the available class-A output power. A reasonble estimate of the maximum power required to drive headphones is 1 mW, or just over 10 mA peak current into a 16 ohm load. This is a worst case scenario in several aspects, but in class A operation distortion decreases with bias current so more is more in this instance. The design specification is 100 mA, which is still only a 1-2 W per channel heat dissipation. The bias current can be adjusted by changing the value of R9, R10. The classic LH0002 circuit can be retreived by simply replacing R9 and R10 with zero-ohm jumpers (a short length of wire lead).

Under simulation, the buffer stage could manage 20 mW output at 0.003% distortion into any load between 16 and 300 ohms.
« 煤ltima modificaci贸n: Abril 08, 2014, 11:38:48 pm por maty »
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

maty

  • 500+
  • *****
  • Mensajes: 745
    • Nauscopio Scipiorum
Re:El hilo del "Shapphire amp"
« Respuesta #9 en: Abril 08, 2014, 11:43:22 pm »
RJM Audio Sapphire Desktop Headphone Amplifier

-> http://www.diyaudio.com/forums/headphone-systems/196149-rjm-audio-sapphire-desktop-headphone-amplifier.html

-> http://www.diyaudio.com/forums/headphone-systems/196149-rjm-audio-sapphire-desktop-headphone-amplifier-13.html#post3750324

Citar
In which we learn how the output bias can be controlled by the value of R9,10.

If we are aiming for 30 mA, 3.3 ohms.

For the original design point of 100 mA, 6.2 ohms.

No pongo las im谩genes pues s贸lo son visibles si se est谩 registrado.
« 煤ltima modificaci贸n: Abril 09, 2014, 12:01:21 am por maty »
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

repente

  • Global Moderator
  • 1000+
  • *****
  • Mensajes: 1500
Re:El hilo del "Shapphire amp"
« Respuesta #10 en: Abril 09, 2014, 12:00:24 am »
驴Sabr铆as decirme si es clase A, AB, etc?
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

maty

  • 500+
  • *****
  • Mensajes: 745
    • Nauscopio Scipiorum
Re:El hilo del "Shapphire amp"
« Respuesta #11 en: Abril 09, 2014, 12:06:44 am »
Ay, ay, ay... Se supone que te hab铆as informado concienzudamente antes de soltar la pasta.

-> http://phonoclone.com/diy-sapp.html

Citar
Buffered op amp circuits are not a particularely original idea. Whatever novelty here is in the implementation. The inspiration is decidedly old-school, with many circuit elements taken from vintage audio gear. The output buffer runs essentially full time in class-A push-pull. Eiminating crossover distortion in the output stage means the buffer to be used open loop - without global feedback - something that I believe results in excellent sound. Another important, and unusual, design feature is the use of thermal feedback between the driver and output transistors of the diamond buffer to stabilize the output bias current...

Salvo a vol煤menes altos, en clase A, como era de esperar en un dise帽o DIY.
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

maty

  • 500+
  • *****
  • Mensajes: 745
    • Nauscopio Scipiorum
Re:El hilo del "Shapphire amp"
« Respuesta #12 en: Abril 09, 2014, 12:09:38 am »
-> http://www.diyaudio.com/forums/headphone-systems/196149-rjm-audio-sapphire-desktop-headphone-amplifier-13.html#post3753600

Citar
Chose the bias current. Practical values range from 20 to 120 mA. Anything above 20 mA will ensure the amp runs in class A for 99.9% of all headphones and usage cases.

The emitter resistors R11 and R12 are equal to 26/(bias current in mA). Thanks to AndrewT for letting me know that little fact.

Then, the bias resistors R9 and R10 have to chosen to get the desired bias current. There is no quick and easy formula for that, so I will list a few setpoint examples. These are calculated, and may be off by as much as 20%, so just as a guide only:

Bias current ------ R9,10 --------- R11,12
30 0.84 4.6
50 0.69 6.0
80 0.33 7.4
100 0.25 8.2
120 0.22 8.7

If R11,12 is slightly higher than listed, increasing R9,10 slightly will compensate.

Now, what is the best sounding bias current? We're working on that...

Y contin煤a el tema. Lo dicho, la regulaci贸n del bias es muy importante pues determinar谩 el sonido final.

Ma帽ana contin煤o. A la camaaaaaaaaaaaa.
« 煤ltima modificaci贸n: Abril 09, 2014, 12:12:33 am por maty »
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

repente

  • Global Moderator
  • 1000+
  • *****
  • Mensajes: 1500
Re:El hilo del "Shapphire amp"
« Respuesta #13 en: Abril 09, 2014, 12:09:56 am »
Que va, la he soltado al tuntun, pero antes he recibido el visto bueno del maestro  ;)
Ten en cuenta que no controlo mucho de electronica, pero me apetecia cacharrear un rato y este no me parecia un proyecto caro, pero si con alguna buena critica en diyaudio asi que me lanc茅 a por el :)
Tu foro de Audifonos Auriculares Headphones HIFI www.auriculares-hifi.com

repente

  • Global Moderator
  • 1000+
  • *****
  • Mensajes: 1500
Re:El hilo del "Shapphire amp"
« Respuesta #14 en: Abril 09, 2014, 12:11:15 am »
Gracias por la ayuda, asi filtrado es mas facil :)
Mientras que me llega el kit tendre tiempo de empollarme todo, aunque supongo que habra cosas que mirare sobre la marcha
